Laiendatud keerme küünarnukk

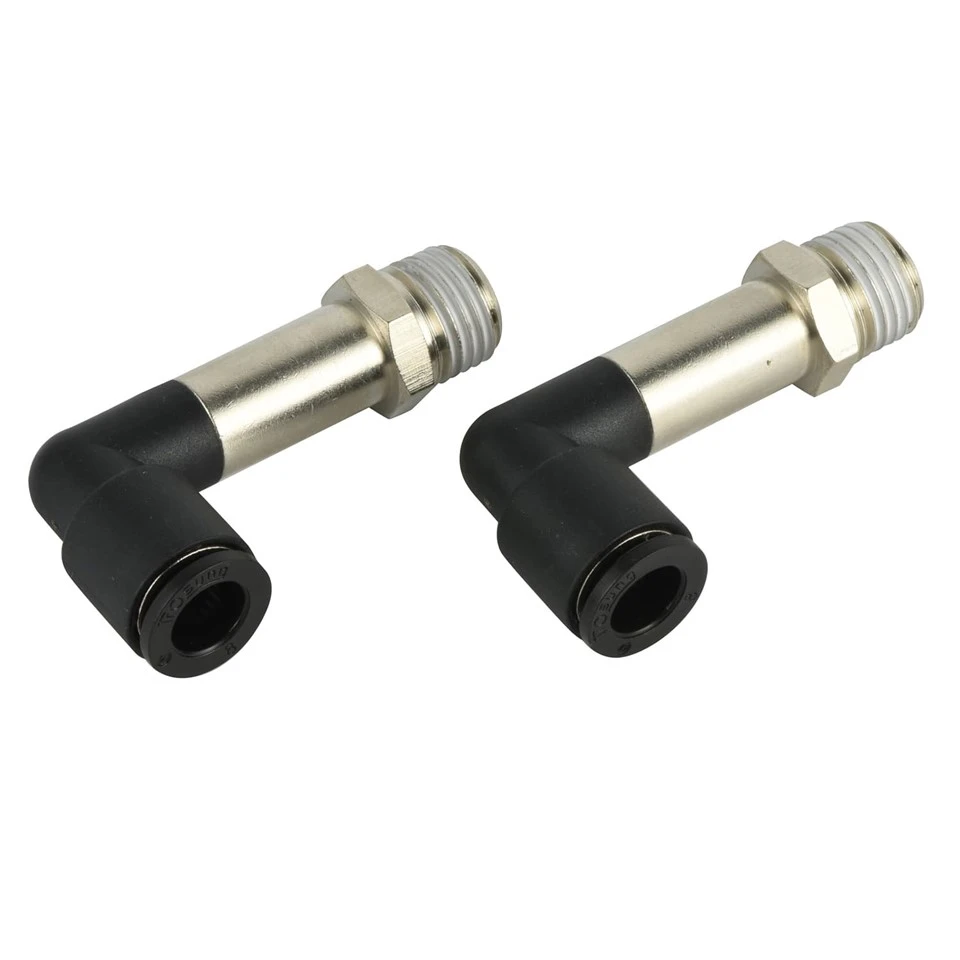

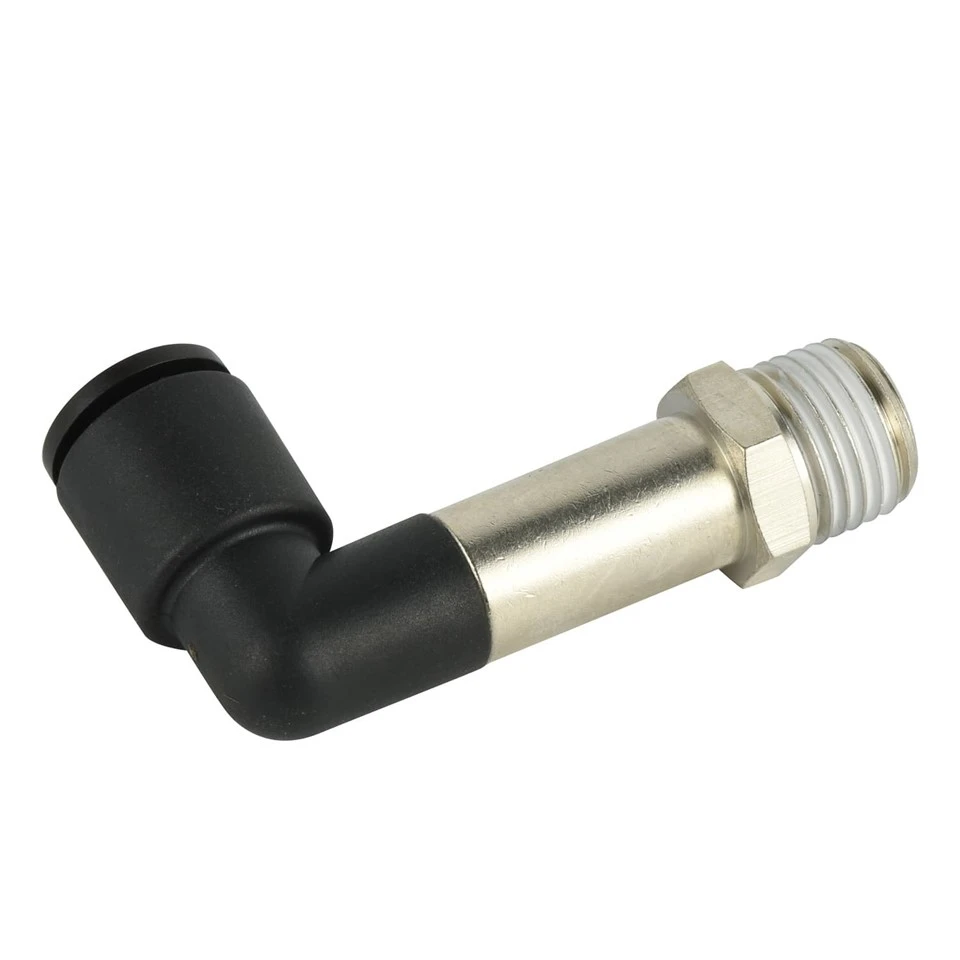

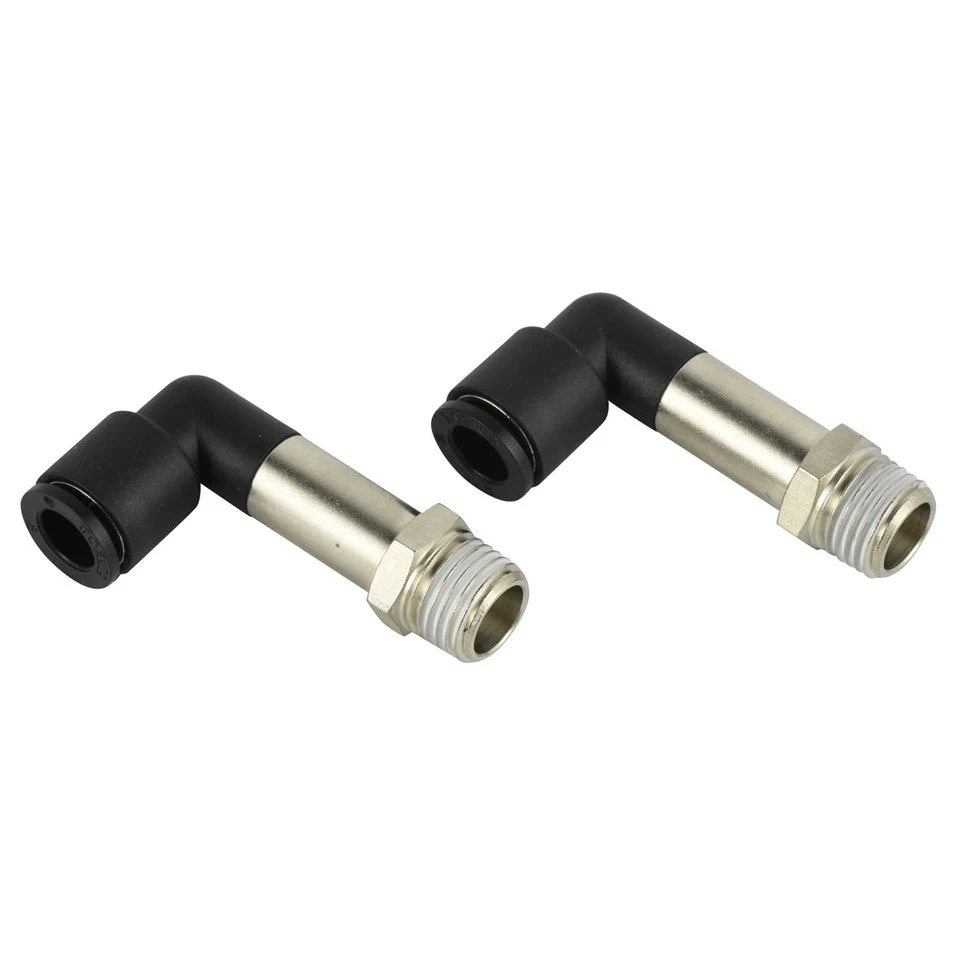

EPLL Extended Thread Elbow on 90-kraadine väliskeermega pneumaatiline adapter pikliku messingist keermevarrega. Selle pikendatud nikeldatud -väliskeere sobib paksude paneelide ja sügava soonega kinnitusega.

  • Toote tutvustus

Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. on Hiinas üks juhtivaid pikendatud keermega küünarnuki tootjaid ja tarnijaid. Võite olla kindel, et hulgimüügil on hulgimüük meie tehases vastupidava pikendatud keermega küünarnukk. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga. Samuti on saadaval tasuta näidis.



Erinevalt standardsest lühikesest -varrest EPL-i põlveliigesest, mis on mõeldud ainult õhukesele pinnale paigaldamiseks, on EPLL-i pikendatud keermega põlved kohandatud paksude kapipaneelide, sügavate klapikorpuse keermestatud aukude ja sügavate piludega sisseehitatud juhtmestiku jaoks. 90-kraadise nurga all olev disain suunab torud vertikaalselt kõrvale, et vältida toru väändumist liigeste läheduses. Komposiitmetallist-plastist konstruktsioon tagab keerme korrosioonikindluse ja paindliku torujuhtme, mis on stabiilne pikaajaliseks pidevaks{5}}töötamiseks tööstuslikes suruõhuahelates.



Jõudlusparameeter



Materjal

Torude ühilduvus

O-RING

Vedelik

Töörõhk

Negatiivne rõhk

Temperatuur

Nailon

Paigaldage PU voolik

NBR

Õhk

0-1,0 MPa

-29,5 tolli Hg / -750 mmHg (10 Torr)

32 ~ 140 kraadi F / 0 ~ 60 kraadi



Toote mõõtmed:EPLL pikendatud keermega küünarnuki pneumaatiline lükkamine{0}}liitmikus



(Kohandatud suurused on saadaval nõudmisel. Siin loetlemata spetsifikatsioonide saamiseks võtke meiega ühendust.)

Tüüp

Mudel

Tüüp

Mudel

Tüüp

Mudel

Tüüp

Mudel

Toru (mm)

Mees (R)

toru (tolline)

Mees (R)

toru (tolline)

Mees (NPT)

Toru (mm)

Mees (NPT)

EPLL04-M5

04

M5

EPLL5/32-01

5/32

1/8

EPLL5/32-N01

5/32

1/8

EPLL04-N01

04

1/8

EPLL04-M6

04

M6

EPLL5/32-02

5/32

1/4

EPLL5/32-N02

5/32

1/4

EPLL04-N02

04

1/4

EPLL04-01

04

1/8

EPLL3/16-01

3/16

1/8

EPLL3/16-N01

3/16

1/8

EPLL06-N01

06

1/8

EPLL04-02

04

1/4

EPLL3/16-02

3/16

1/4

EPLL3/16-N02

3/16

1/4

EPLL06-N02

06

1/4

EPLL06-M5

06

M5

EPLL1/4-01

1/4

1/8

EPLL1/4-N01

1/4

1/8

EPLL06-N03

06

3/8

EPLL06-M6

06

M6

EPLL1/4-02

1/4

1/4

EPLL1/4-N02

1/4

1/4

EPLL06-N04

06

1/2

EPLL06-01

06

1/8

EPLL1/4-03

1/4

3/8

EPLL1/4-N03

1/4

3/8

EPLL08-N01

08

1/8

EPLL06-02

06

1/4

EPLL1/4-04

1/4

1/2

EPLL1/4-N04

1/4

1/2

EPLL08-N02

08

1/4

EPLL06-03

06

3/8

EPLL5/16-01

5/16

1/8

EPLL5/16-N01

5/16

1/8

EPLL08-N03

08

3/8

EPLL06-04

06

1/2

EPLL5/16-02

5/16

1/4

EPLL5/16-N02

5/16

1/4

EPLL08-N04

08

1/2

EPLL08-01

08

1/8

EPLL5/16-03

5/16

3/8

EPLL5/16-N03

5/16

3/8

EPLL10-N01

10

1/8

EPLL08-02

08

1/4

EPLL5/16-04

5/16

1/2

EPLL5/16-N04

5/16

1/2

EPLL10-N02

10

1/4

EPLL08-03

08

3/8

EPLL3/8-01

3/8

1/8

EPLL3/8-N01

3/8

1/8

EPLL10-N03

10

3/8

EPLL08-04

08

1/2

EPLL3/8-02

3/8

1/4

EPLL3/8-N02

3/8

1/4

EPLL10-N04

10

1/2

EPLL10-01

10

1/8

EPLL3/8-03

3/8

3/8

EPLL3/8-N03

3/8

3/8

EPLL12-N01

12

1/8

EPLL10-02

10

1/4

EPLL3/8-04

3/8

1/2

EPLL3/8-N04

3/8

1/2

EPLL12-N02

12

1/4

EPLL10-03

10

3/8

EPLL1/2-01

1/2

1/8

EPLL1/2-N01

1/2

1/8

EPLL12-N03

12

3/8

EPLL10-04

10

1/2

EPLL1/2-02

1/2

1/4

EPLL1/2-N02

1/2

1/4

EPLL12-N04

12

1/2

EPLL12-01

12

1/8

EPLL1/2-03

1/2

3/8

EPLL1/2-N03

1/2

3/8

EPLL14-N01

14

1/8

EPLL12-02

12

1/4

EPLL1/2-04

1/2

1/2

EPLL1/2-N04

1/2

1/2

EPLL14-N02

14

1/4

EPLL12-03

12

3/8



EPLL14-N03

14

3/8

EPLL12-04

12

1/2



EPLL14-N04

14

1/2

EPLL14-01

14

1/8



EPLL16-N01

16

1/8

EPLL14-02

14

1/4



EPLL16-N02

16

1/4

EPLL14-03

14

3/8



EPLL16-N03

16

3/8

EPLL14-04

14

1/2



EPLL16-N04

16

1/2

EPLL16-01

16

1/8



EPLL16-02

16

1/4



EPLL16-03

16

3/8



EPLL16-04

16

1/2



Pakkimine:

1.PE kott ja topelt lainepapist pakend;

2. Karbi suurus: 35 * 25 * 35 cm;

3. Pakendi kogus on mudelite lõikes erinev. Kontrollige palun meie klienditeenindusega.




Põhifunktsioon


Komposiitkonstruktsioon: plastikust 90-kraadine vajutus-peas + piklik nikeldatud-messingist väliskeermega vars sügavaks paigaldamiseks.

Laiendatud väliskeerme osa, ületab paksude plaatide/sügavate õõnsuste jaoks lühikese standardkeerme sügavuspiirangu.

Standardne M meetriline ja NPT imperial keerme, usaldusväärne tihendus PTFE teibiga.

Massiivsed segakombinatsioonid: 4–16 mm meetrilised torud, mis on sobitatud mitme pikendatud väliskeermega.



Igapäevane hooldus ja hooldus



  • Enne sisestamist lõigake torud puhtaks ja eemaldage jämed.
  • Pingutage niit mõõdukalt; vältige üle-pingutamist.
  • Pärast rõhu/temperatuuri muutusi kontrollige lekkeid.
  • Kasutage ainult mitte{0}}söövitavate vedelikega.
  • Lahtivõtmisel vajutage vabastusrõngast ühtlaselt ja tõmmake toru otse välja.



Korduma kippuvad küsimused



K: Kas monteerimise ja lahtivõtmise etapid on lõpule viidud?

V: Kruvige tihedalt silindri/ventiili sisemusse; lõigake õhutoru tasaseks ja sisestage lukustamiseks täielikult sisestusavasse. Lahtivõtmiseks vajutage pordi vabastuskraele, et torud välja tõmmata, ja seejärel keerake liitmik tagurpidi lahti.



Komposiitmaterjalist pikliku messingist isavarre ja 90-kraadise plastmassist tõuke-peaga EPLL-i laiendatud keermepõlv sobib paksude paneelide ja sügavate klapikeermega õõnsuste sügavale sisseehitatud juhtmestikuga. Selle nurgeline disain kaitseb torusid väändumise eest, toimides spetsiaalse pikendatud väliskeerme surumisena-põlves paksude korpuste ja sügavate klappide jaoks.
